SDescriere
Sistemul SFT-02 este un sistem mai complex de fixare. Sistemul SFT-02 poate conecta un transformator cu o singură bobină cu ieşire simplă sau una cu ieşire mediană în secundar la regleta de secundar.
Un transformator toroidal se fixează pe o tablă de aluminiu (Al) îndoită şi ambutisată corespunzător. Ansamblul astfel format poate fi fixat oriunde cu 4 şuruburi sau holşuruburi: într-o cutie, pe un panou, pe un perete, întu-un tablou electric, sau în alte aparate şi utilaje. În alte aparate şi utilaje dacă sistemul SFT-02 nu este suficient, se folosesc alte sisteme speciale impuse de cerinţele de amplasare.

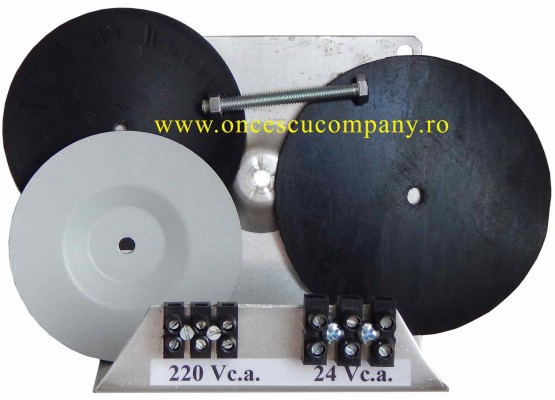

Sistemul de fixare este alcătuit din următoarele componente:
– O tablă din aluminiu (Al) îndoită corespunzator fixării transformatorului şi ambutisată;
– Un cauciuc mare rotund;
– Un cauciuc mic rotund;
– Un capac din aluminiu (Al) rotund si ambutisat;
– Un surub cu piuliţă corespunzător mărimi transformatorului.
Sistemele de fixare SFT-02 acoperă gama de transformatoare dintre tranformatoarele prezentate în tabelul 1.
Tabel 1.
| Tip sistem de fixare | Gama de utilizare de la |
| SFT-01-400 | 150 – 400VA |
| SFT-01-630 | 450 – 630VA |
| SFT-01-1000 | 650 – 1000VA |
| SFT-01-1500 | 1100 – 1500VA |
Caracteristicile mecanice sunt prezentate în tabelul 2.
Tabel 2.
| Tip transformator | U.m. | 400VA |
| Diametru cauciuc mare | mm | 120 |
| Diametru cauciuc mic | mm | 95 |
| Diametru capac | mm | 90 |
| Şurub cu piuluţă | M6x60 | |
| Dimensiuni tablă Lxl | mm | 150×150 |
| Înalţime h | mm | 90 |
| Grosime tablă Al | mm | 1,5 |
| Masă | g | 270 |
