SISTEM de FIXARE TRANSFORMATOR TOROIDAL, SFT-02-1000

Descriere

Sistemul SFT-02 este un sistem mai complex de fixare. Sistemul SFT-02 poate conecta un transformator cu o singură bobină cu ieşire simplă sau una cu ieşire mediană în secundar la regleta de secundar.

Un transformator toroidal se fixează pe o tablă de aluminiu (Al) îndoită şi ambutisată corespunzător. Ansamblul astfel format poate fi fixat oriunde cu 4 şuruburi sau holşuruburi: într-o cutie, pe un panou, pe un perete, întu-un tablou electric, sau în alte aparate şi utilaje. În alte aparate şi utilaje dacă sistemul SFT-02 nu este suficient, se folosesc alte sisteme speciale impuse de cerinţele de amplasare.

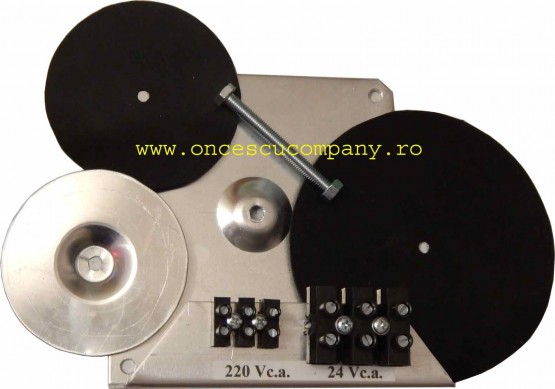

Sistemul de fixare este alcătuit din următoarele componente:

– O tablă din aluminiu (Al) îndoită corespunzator fixării transformatorului şi ambutisată;

– Un cauciuc mare rotund;

– Un cauciuc mic rotund;

– Un capac din aluminiu (Al) rotund si ambutisat;

– Un surub cu piuliţă corespunzător mărimi transformatorului.

Sistemele de fixare SFT-02 acoperă gama de transformatoare dintre tranformatoarele prezentate în tabelul 1.

Tabel 1.

Caracteristicile mecanice sunt prezentate în tabelul 2.

Tabel 2.
